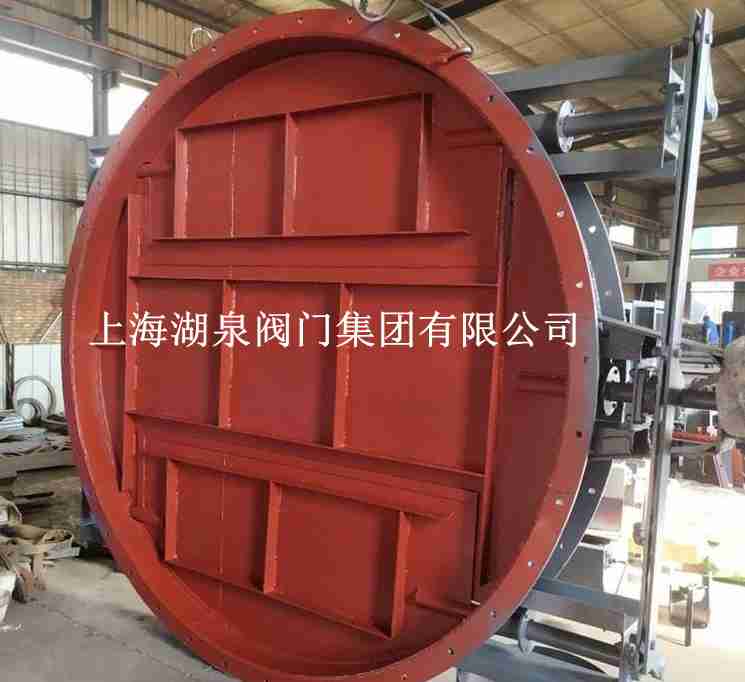

上海湖泉阀门集团有限公司DN1800电动耐热尘气蝶阀根据含尘气体的性质特点设计制造，适用于含尘煤气、干净煤气、烟道气及其它含尘气体管路做控制和调节之用。本阀广泛应用于冶金、化工、机械、水泥、电力等行业的煤气、烟道气、空气管路及环境保护、除尘设施系统中。 本系列尘气蝶阀具有操作力矩小、启闭速度快、使用寿命长、泄漏率小、高耐磨性和腐蚀性能好等特点。
该D
N1800电动蝶阀是一种非密闭型蝶阀，适用于建材、冶金、矿山、电力等生产过程种介质温度300公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动通风蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的。D941W-1C电动耐磨尘气蝶阀 DN1800烟道通风蝶产品电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。设计新颖、合理、结构独特，重量轻，启闭迅速。电动通风蝶阀操力矩小，操作方便，省力灵巧。电动通风蝶阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
高品质电动烟气蝶阀 D941W-1C电动耐磨尘气蝶阀 DN200烟道通风蝶 采用标准：
设计标准：GB/T 12238-1989、JB/T8692-1998法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
电动蝶阀 主要技术参数
|
公称通径 |
DN（mm） |
50～2000 |
||
|
公称压力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
电动蝶阀 主要零件材质
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
电动蝶阀密封材料选用和适用温度
|
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钢 |
|
|
代号 |
WCB |
LCB |
WC6或 WC9 |
C5或or C12 |
铬Cr-18型e、304、316 |
12CrMoV |
|
耐温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐温度e |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
适用工作温度 |
≤425℃ |
≤345℃ |
≤595℃ |
≤650℃ |
≤600℃ |
≤560℃ |
通风蝶阀 外型尺寸
|
D41W- |
0.5 |
C.P.R系列连接尺寸 |
|
|
|
执行器类别 |
标准精小型电动执行器 |
3610R电子式执行器参数 |
OHQ防爆型执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
||
|
输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有 防腐功能 |
||
