太阳能电动阀门（风光互补物联网）
农田灌溉系统 D971X-10 风光互补物联网电动蝶阀
[返回列表页]

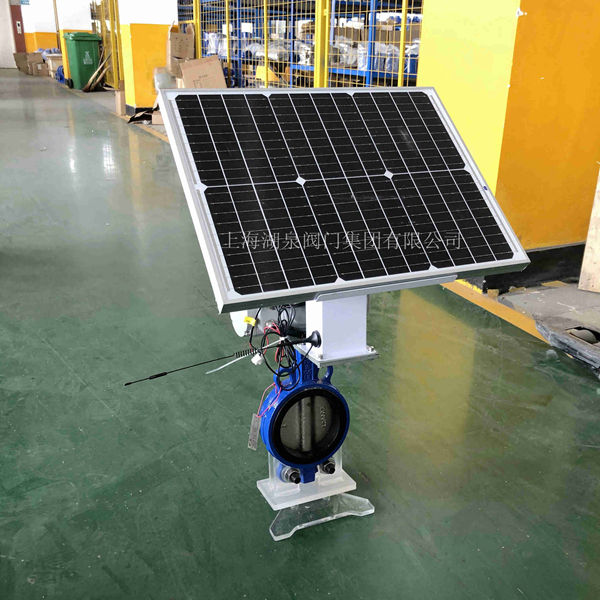

农田灌溉系统 D971X-10 风光互补物联网电动蝶阀产品介绍
产品概述
D971X-10 风光互补物联网电动蝶阀是一款专为现代智慧农业、农田灌溉及水利调度设计的智能化流体控制设备。该产品在传统 D971X 系列电动软密封蝶阀的基础上，深度融合了“风光互补供电”与“IoT 物联网远程控制技术”，解决了偏远农田无市电接入、布线困难及人工巡检成本高等痛点。通过太阳能板与小型风力发电机的协同供电，结合低功耗无线通讯模块，实现了阀门的无人值守、远程精准调控及实时状态监测，是构建高效、节水、智能农田灌溉系统的核心执行单元。
核心技术与功能特点
1. 风光互补自供电系统
* 绿色能源驱动：集成高效单晶硅太阳能板与微型风力发电机，形成“风+光”互补供电体系。即使在阴雨天或夜间，也能通过储能电池（如锂电池）确保持续稳定供电，彻底摆脱对传统电网的依赖。
* 超低功耗设计：采用休眠唤醒机制，仅在接收指令或定时上报数据时激活通讯模块，静态功耗极低，确保在连续阴雨天气下仍能维持长时间正常工作。
* 免布线安装：无需铺设电力电缆，大幅降低施工难度与初期投资成本，特别适用于地形复杂、分散广阔的农田场景。
2. IoT 物联网远程控制
* 多模通讯支持：内置工业级无线通讯模块，支持 4G/NB-IoT/LoRa 等多种通讯方式。4G 模式覆盖范围广，适合远距离集中管理；LoRa 模式适合局部区域组网，成本低且穿透力强。
* 云平台无缝对接：直接接入主流 IoT 物联网平台，支持 MQTT、CoAP 等标准协议。用户可通过手机 APP、PC 端监控大屏或微信小程序，随时随地查看阀门开度、流量状态及设备电量。
* 智能逻辑控制：支持第三方传感器（如土壤湿度计、气象站、水位计）数据接入。可设定自动化策略，例如“当土壤湿度低于 30% 时自动开启灌溉，达到 80% 时自动关闭”，实现真正的智慧节水灌溉。
3. 高性能阀门本体
* 结构紧凑可靠：采用中线型无销或对夹式双偏心结构设计，体积小、重量轻，流通阻力小，启闭迅速（90°回转）。
* 优异密封性能：阀座密封副采用不锈钢与 EPDM（三元乙丙橡胶）或 NBR（丁腈橡胶）配对，具备双向密封功能，泄漏率符合 GB/T 13927 标准，适用于清水、污水及含少量颗粒的介质。
* 防护等级高：电动执行机构防护等级达到 IP67 及以上，具备良好的防水、防尘、耐腐蚀能力，适应户外恶劣环境。
* 手动应急操作：配备现场手轮及指示盘，在极端情况下可进行本地手动开关操作，保障系统安全性。
主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | D971X-10 (风光互补物联网版) |
| 公称通径 (DN) | DN40 ~ DN500 mm (可根据需求定制至 DN1200) |
| 公称压力 (PN) | PN1.0 MPa / PN1.6 MPa |
| 适用温度 | -20℃ ~ +150℃ (取决于密封材料) |
| 适用介质 | 水、污水、海水、油品、气体及弱腐蚀性流体 |
| 阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 (304/316L) |
| 密封材料 | EPDM (耐水/蒸汽), NBR (耐油), FPM (耐高温) |
| 连接形式 | 对夹式、法兰式 |
| 电源供应 | DC 24V (风光互补充电系统)，内置蓄电池 |
| 通讯方式 | 4G / NB-IoT / LoRa / RS-485 (可选) |
| 控制信号 | 开关量控制 / 4-20mA 模拟量调节 (可选) |
| 防护等级 | IP67 |
| 执行标准 | GB/T 12238, GB/T 13927 |
应用场景
1. 高标准农田建设：用于大型连片农田的分区灌溉控制，实现水肥一体化精准投放。
2. 智慧水务与水源地保护：应用于水库、渠道、泵站的水位调节与流量分配。
3. 园林绿化与喷淋系统：城市公园、高尔夫球场、草坪的自动喷灌控制。
4. 偏远地区水利设施：无市电覆盖的山丘、戈壁、海岛等地的引水工程。
5. 应急抢险与临时供水：快速部署的移动式供水控制系统。
选型与订货须知
为确保产品完美匹配实际工况，请在订货时提供以下详细信息：
1. 基本参数：明确公称通径 (DN)、公称压力 (PN)、连接方式 (对夹/法兰)。
2. 介质特性：说明输送介质的种类、温度、是否含有颗粒或腐蚀性成分，以便选择合适的阀体与密封材料。
3. 控制需求：确定是需要简单的开关控制，还是需要进行流量比例调节 (4-20mA)。
4. 通讯要求：根据现场网络覆盖情况，选择 4G、NB-IoT 或 LoRa 通讯模块。若需接入特定云平台，请提前告知平台协议类型。
5. 供电配置：根据当地光照与风力资源，确认是否需要加大太阳能板功率或增加电池容量以应对连续阴雨天气。
6. 其他选项：是否需要防爆认证、特殊涂层防腐、或集成流量计等附加功能。
产品概述
D971X-10 风光互补物联网电动蝶阀是一款专为现代智慧农业、农田灌溉及水利调度设计的智能化流体控制设备。该产品在传统 D971X 系列电动软密封蝶阀的基础上，深度融合了“风光互补供电”与“IoT 物联网远程控制技术”，解决了偏远农田无市电接入、布线困难及人工巡检成本高等痛点。通过太阳能板与小型风力发电机的协同供电，结合低功耗无线通讯模块，实现了阀门的无人值守、远程精准调控及实时状态监测，是构建高效、节水、智能农田灌溉系统的核心执行单元。
核心技术与功能特点
1. 风光互补自供电系统
* 绿色能源驱动：集成高效单晶硅太阳能板与微型风力发电机，形成“风+光”互补供电体系。即使在阴雨天或夜间，也能通过储能电池（如锂电池）确保持续稳定供电，彻底摆脱对传统电网的依赖。
* 超低功耗设计：采用休眠唤醒机制，仅在接收指令或定时上报数据时激活通讯模块，静态功耗极低，确保在连续阴雨天气下仍能维持长时间正常工作。
* 免布线安装：无需铺设电力电缆，大幅降低施工难度与初期投资成本，特别适用于地形复杂、分散广阔的农田场景。
2. IoT 物联网远程控制
* 多模通讯支持：内置工业级无线通讯模块，支持 4G/NB-IoT/LoRa 等多种通讯方式。4G 模式覆盖范围广，适合远距离集中管理；LoRa 模式适合局部区域组网，成本低且穿透力强。
* 云平台无缝对接：直接接入主流 IoT 物联网平台，支持 MQTT、CoAP 等标准协议。用户可通过手机 APP、PC 端监控大屏或微信小程序，随时随地查看阀门开度、流量状态及设备电量。
* 智能逻辑控制：支持第三方传感器（如土壤湿度计、气象站、水位计）数据接入。可设定自动化策略，例如“当土壤湿度低于 30% 时自动开启灌溉，达到 80% 时自动关闭”，实现真正的智慧节水灌溉。
3. 高性能阀门本体
* 结构紧凑可靠：采用中线型无销或对夹式双偏心结构设计，体积小、重量轻，流通阻力小，启闭迅速（90°回转）。
* 优异密封性能：阀座密封副采用不锈钢与 EPDM（三元乙丙橡胶）或 NBR（丁腈橡胶）配对，具备双向密封功能，泄漏率符合 GB/T 13927 标准，适用于清水、污水及含少量颗粒的介质。
* 防护等级高：电动执行机构防护等级达到 IP67 及以上，具备良好的防水、防尘、耐腐蚀能力，适应户外恶劣环境。
* 手动应急操作：配备现场手轮及指示盘，在极端情况下可进行本地手动开关操作，保障系统安全性。
主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | D971X-10 (风光互补物联网版) |
| 公称通径 (DN) | DN40 ~ DN500 mm (可根据需求定制至 DN1200) |
| 公称压力 (PN) | PN1.0 MPa / PN1.6 MPa |
| 适用温度 | -20℃ ~ +150℃ (取决于密封材料) |
| 适用介质 | 水、污水、海水、油品、气体及弱腐蚀性流体 |
| 阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 (304/316L) |
| 密封材料 | EPDM (耐水/蒸汽), NBR (耐油), FPM (耐高温) |
| 连接形式 | 对夹式、法兰式 |
| 电源供应 | DC 24V (风光互补充电系统)，内置蓄电池 |
| 通讯方式 | 4G / NB-IoT / LoRa / RS-485 (可选) |
| 控制信号 | 开关量控制 / 4-20mA 模拟量调节 (可选) |
| 防护等级 | IP67 |
| 执行标准 | GB/T 12238, GB/T 13927 |
应用场景
1. 高标准农田建设：用于大型连片农田的分区灌溉控制，实现水肥一体化精准投放。
2. 智慧水务与水源地保护：应用于水库、渠道、泵站的水位调节与流量分配。
3. 园林绿化与喷淋系统：城市公园、高尔夫球场、草坪的自动喷灌控制。
4. 偏远地区水利设施：无市电覆盖的山丘、戈壁、海岛等地的引水工程。
5. 应急抢险与临时供水：快速部署的移动式供水控制系统。
选型与订货须知
为确保产品完美匹配实际工况，请在订货时提供以下详细信息：
1. 基本参数：明确公称通径 (DN)、公称压力 (PN)、连接方式 (对夹/法兰)。
2. 介质特性：说明输送介质的种类、温度、是否含有颗粒或腐蚀性成分，以便选择合适的阀体与密封材料。
3. 控制需求：确定是需要简单的开关控制，还是需要进行流量比例调节 (4-20mA)。
4. 通讯要求：根据现场网络覆盖情况，选择 4G、NB-IoT 或 LoRa 通讯模块。若需接入特定云平台，请提前告知平台协议类型。
5. 供电配置：根据当地光照与风力资源，确认是否需要加大太阳能板功率或增加电池容量以应对连续阴雨天气。
6. 其他选项：是否需要防爆认证、特殊涂层防腐、或集成流量计等附加功能。
