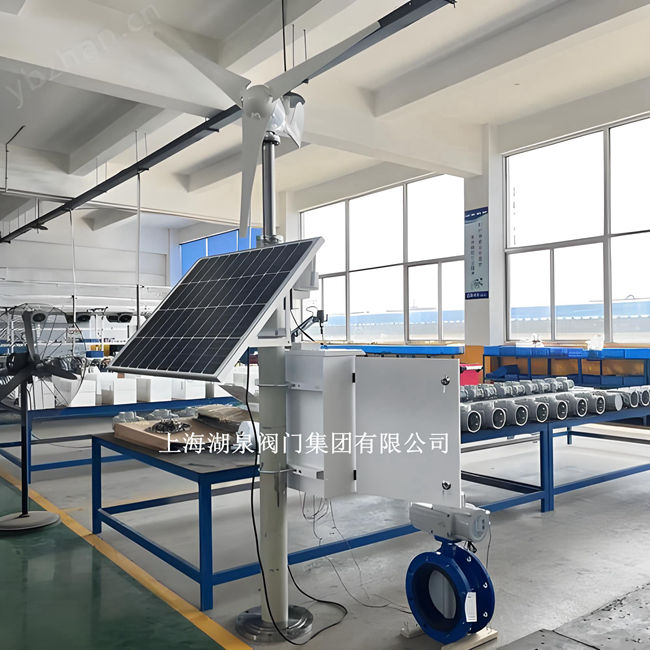

D941X-16Q DN200 风光互补物联网电动蝶阀产品介绍

一、 产品概述

D941X-16Q DN200 风光互补物联网电动蝶阀是一款集传统流体控制与现代物联网技术于一体的智能阀门设备。该产品基于成熟的D941X系列电动法兰软密封蝶阀结构，公称通径为DN200，公称压力为PN1.6MPa（16公斤），阀体材质通常为球墨铸铁（Q）。其核心创新在于集成了“风光互补供电系统”与“IoT物联网通信模块”，专为无市电供应或布线困难的野外、偏远地区流体控制场景设计，广泛应用于智慧水务、农田灌溉、远程管网监控及环保工程等领域。

二、 核心技术与功能特点

1. 风光互补绿色能源供电
*   自给自足：配备小型风力发电机和太阳能光伏板，结合大容量储能电池组，实现全天候能量收集与存储。
*   低功耗设计：执行机构采用高效节能电机，待机功耗极低，支持DC24V直流供电，确保在连续阴雨天或无风条件下仍能维持长时间正常运行。
*   免布线安装：彻底摆脱对交流电网（AC220V/380V）的依赖，大幅降低施工成本和维护难度，特别适用于山区、荒野等基础设施薄弱区域。

2. 物联网远程智控
*   多模通讯：内置工业级无线通讯模块，支持4G全网通（覆盖广、不限距离）或LoRa（低功耗、局域网组网）通信方式，可根据现场信号情况灵活选择。
*   双向交互：不仅支持上位机（云平台/SCADA系统）下发开关、调节指令，还能实时上传阀门状态（开度、故障报警、电池电量、信号强度等数据）。
*   平台兼容：支持标准MQTT/HTTP协议，可无缝接入主流IoT云平台，支持私有化部署及第三方传感器数据联动，实现自动化逻辑控制（如根据水位、压力自动启闭）。

3. 高性能机械结构
*   软密封零泄漏：采用优质橡胶密封圈，配合精密加工的球墨铸铁阀体和蝶板，实现双向密封，关闭时达到零泄漏标准，适用于水、污水、空气等非腐蚀性介质。
*   90°快速启闭：角行程电动执行机构驱动蝶板旋转0-90°，动作迅速，流阻小，流量特性近似直线，具备良好的调节性能。
*   手动应急操作：保留手轮装置，在断电或紧急情况下，可通过手动方式开启或关闭阀门，保障系统安全。

三、 主要技术参数

| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | D941X-16Q |
| 公称通径 (DN) | 200 mm |
| 公称压力 (PN) | 1.6 MPa (16 kgf/cm2) |
| 阀体材质 | 球墨铸铁 (QT450-10) |
| 密封形式 | 软密封 (EPDM/NBR等橡胶) |
| 连接方式 | 法兰式 (符合GB/T9113标准) |
| 驱动电源 | DC24V (由风光互补系统提供) |
| 防护等级 | IP67 (户外防尘防水) |
| 工作温度 | -10℃ ~ +80℃ (视密封材料而定) |
| 适用介质 | 水、海水、污水、油品、气体等 |
| 通讯接口 | RS485 / 4G / LoRa (可选) |
| 控制信号 | 4-20mA (模拟量调节) / 开关量 (数字量) |

四、 应用场景

1.  智慧水务与供水管网：用于偏远地区的自来水加压站、输水管线分段控制，实现远程调度与漏损监测。
2.  农业灌溉系统：在无电农田、果园中，通过手机APP或预设程序自动控制灌溉阀门，节约水资源，降低人力成本。
3.  环保与污水处理：应用于农村分散式污水处理设施、河道排污口控制，适应潮湿、恶劣的户外环境。
4.  石油石化与矿山：用于野外管道介质的切断与调节，特别是在防爆要求不高但供电困难的场合。

五、 安装与维护建议

*   安装位置：应选择通风良好、阳光充足且风力资源相对丰富的位置安装风光互补组件，避免遮挡。
*   防潮处理：虽然防护等级高，但在长期高湿度环境下，建议检查执行器内部加热器是否正常工作，防止电路板凝露短路。
*   定期巡检：定期检查太阳能电池板清洁度、风机叶片灵活性以及电池组健康状态，确保能源供应稳定。
*   信号测试：安装完成后，需在现场测试无线信号强度，必要时增加外置天线以保证通讯稳定性。
